Zie handleiding onderaan de pagina.
Omschrijving | Minimale breedte paneel | Maximale breedte paneel | Maximale hoogte paneel |
Portrait | 956 | 1093 | 1850 |
Portrait groot | 1056 | 1193 | 1850 |
Deze montageset bestaat uit;
2 x Basiselement portrait
6 x Flexibele klemmen
1 x Ballastbak portrait
1 x Achterplaat portrait
4 x Beplatingschroef
Blubase Connect bestaat uit een minimaal aantal onderdelen. De flexibele klemmen zijn geschikt voor alle zonnepanelen van iedere dikte. Het is ontworpen als een low-ballast systeem. Er hoeft daarom maar weinig ballast te worden gebruikt. In elkaar zetten van het systeem is zeer eenvoudig door de voorbereide (basis)elementen. Deze klikken eenvoudig in elkaar en hoeven op slechts een enkel punt te worden geaard.
Dit zijn alle benodigde materialen om de rij zonnepanelen los te plaatsen. Indien de rij gekoppeld dient te worden met een andere rij, dient u de koppelstukken los te bestellen. Deze kunt u vinden in deze link; https://www.solar-outlet.nl/solarstell-connect-koppelstuk-zuid.html. Het aantal te bestellen koppelstukken is gelijk aan het aantal koppelen panelen + 1, zie afbeelding 2 als voorbeeld.
De voor gemonteerde kunstof voetjes zorgen voor een goede bescherming van uw dakbedekking. Micro-omvormers en Power Optimizers kunnen gemakkelijk in de voor gemonteerde voet worden geklikt.
Indien u vragen heeft of onze hulp nodig heeft bij het samenstellen van een systeem, kunt u ons altijd even bellen of mailen.

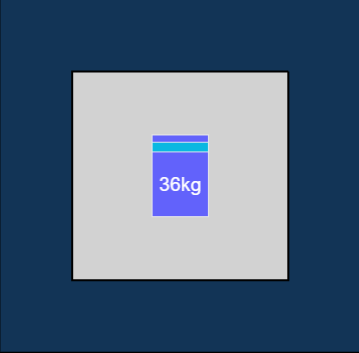

Voor de benodigde ballast, zie bijgaande afbeelding.
De benodigde ballast in de vorm van straatklinkers (21x10x80 cm) of grind dient u zelf te verzorgen.
Downloads:
Instructievideo Blubase Connect
Datasheet Blubase Connect
Manual Blubase Connect
Certificate Blubase Connect
